產品名稱：z941w-16p dn700法蘭不銹鋼電動閘閥[ 2022-11-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多產品點擊：閘閥

一、z941w-16p dn700法蘭不銹鋼電動閘閥產品介紹

上海湖泉閥門集團有限公司不銹鋼電動閘閥閥門廠家,優選湖泉閥門,服務好,交貨快,以高品質的質量優勢優良的售后保障在廣大客戶間贏得青睞!質優價廉,售后保障,現貨供應,價格公道,票據齊全，不銹鋼電動閘閥響應靈敏,安全可靠,很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電。并能控制其流量的裝置。型號:Z941W Z941W不銹鋼電動閘閥—產品概述 Z941W,Z941Y 不銹鋼電動閘閥廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

二、z941w-16p dn700法蘭不銹鋼電動閘閥產品性能參數

Z941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941W-16P~200P	16~200	4.0~10.0	≤200	硝酸類介質
Z941W-16R~200R				醋酸類介質

三、z941w-16p dn700法蘭不銹鋼電動閘閥產品零部件材料

Z941W 型 PN16~PN200 不銹鋼楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋	閘板	閥桿	填料
Z941W-16P~200P	鉻鎳不銹鋼	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙烯
Z941W-16R~200R	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	聚四氟乙烯

Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	550	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	24×Φ41	2489	1481
800	1000	1020	950	898	52	5	24×Φ41	2643	1845

Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ23	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
200	400	360	250	218	30	3	8×Φ25	955	168
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

上一篇：不銹鋼電動閘閥廠家Z941w-16P,DN100 / 下一篇：z941w- 16p電動不銹鋼閘閥dn250

閥門資訊

閥門知識

閥門產品

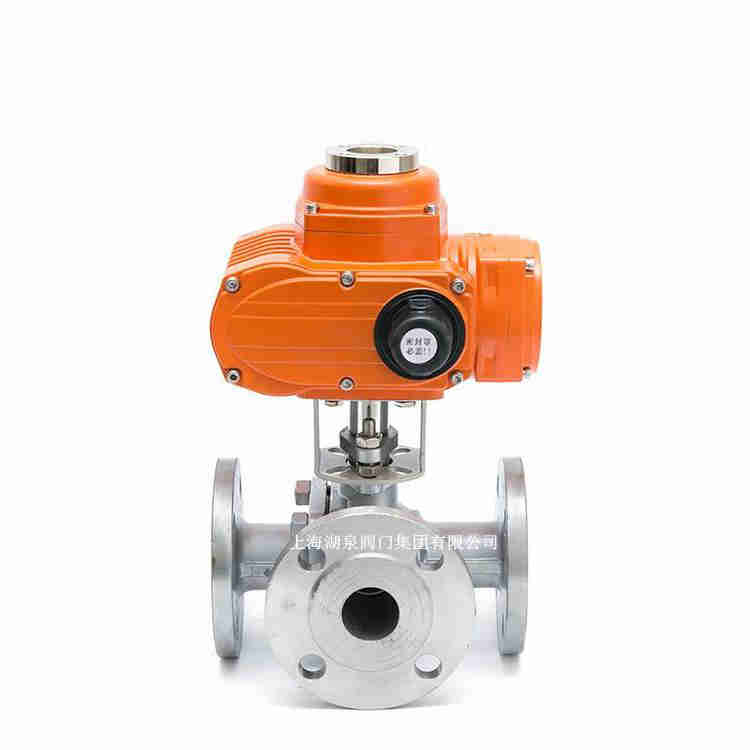

: dn100電動三通球閥報價

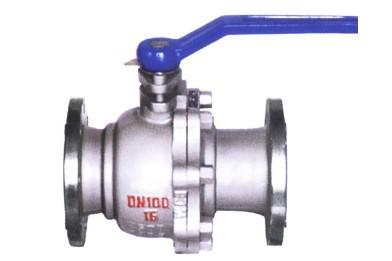

: 球閥

: dn100電動蝶閥價格

: GZYS高壓電磁閥（6.4MPa ≤200℃）

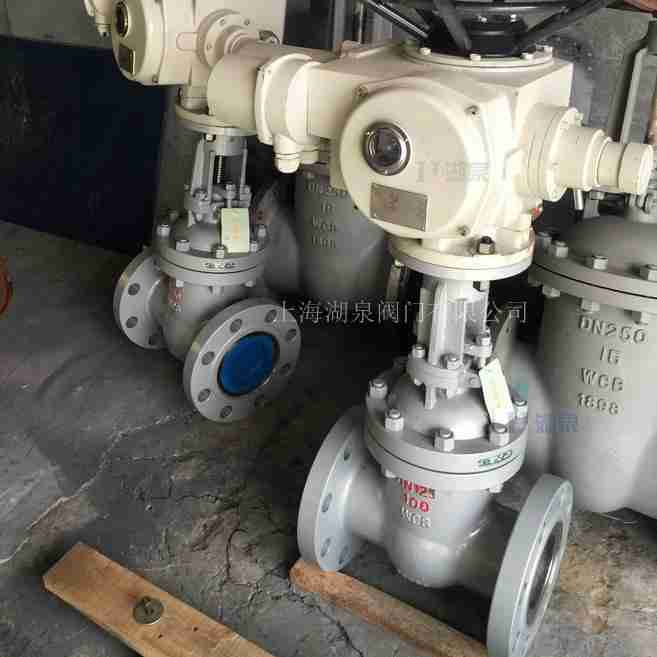

: z941h電動閘閥

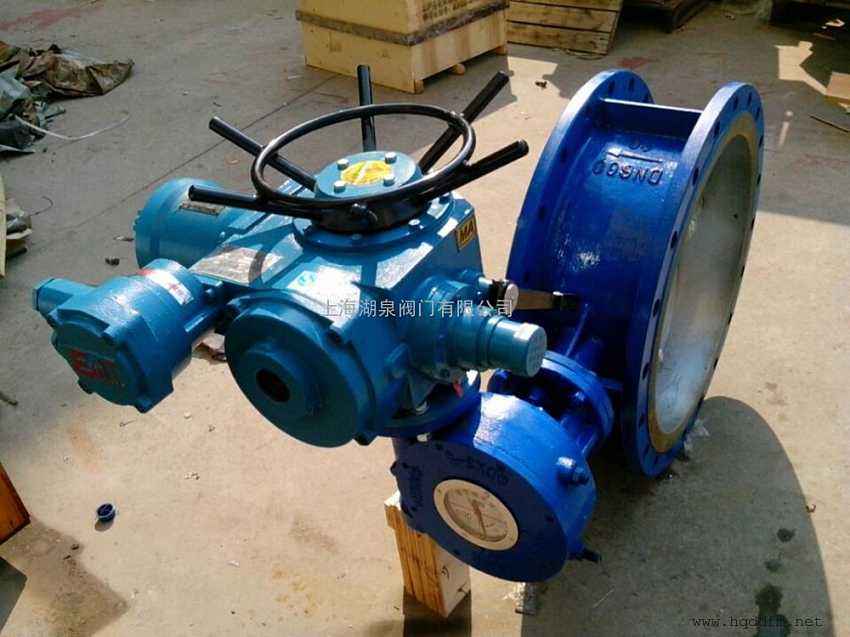

: 電動法蘭蝶閥D943H
