產品名稱：z944y-100i dn250 耐磨礦漿電動閘閥[ 2021-09-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z944y-100i dn250 耐磨礦漿電動閘閥產品描述

上海湖泉閥門集團有限公司生產z944y-100i dn250 耐磨礦漿電動閘閥產品廠家。咨詢：021-64162222 ，主要適用于礦山精尾礦，火力發電廠的灰渣等介質的漿體輸送管道上。它的密封件材質采用高耐磨、高強度的氧化鋁、氧化鋯陶瓷或高鉻合金鋼。閥門內部采用雙重雙向自密封結構，該礦漿產品對漿體的耐磨性能和密封性能都比常規產品更加可靠耐用。它特別適用于高濃度、高磨損、高壓力的漿體輸送管路系統。耐磨閥門作為新一代漿體輸送電動閥門,可替代進口閥門，質優價廉，是灰渣平板閘閥、顆粒泥漿閘閥、礦漿閥、鑄石閥、礦漿球閥等傳統產品的更新?lián)Q代產品。

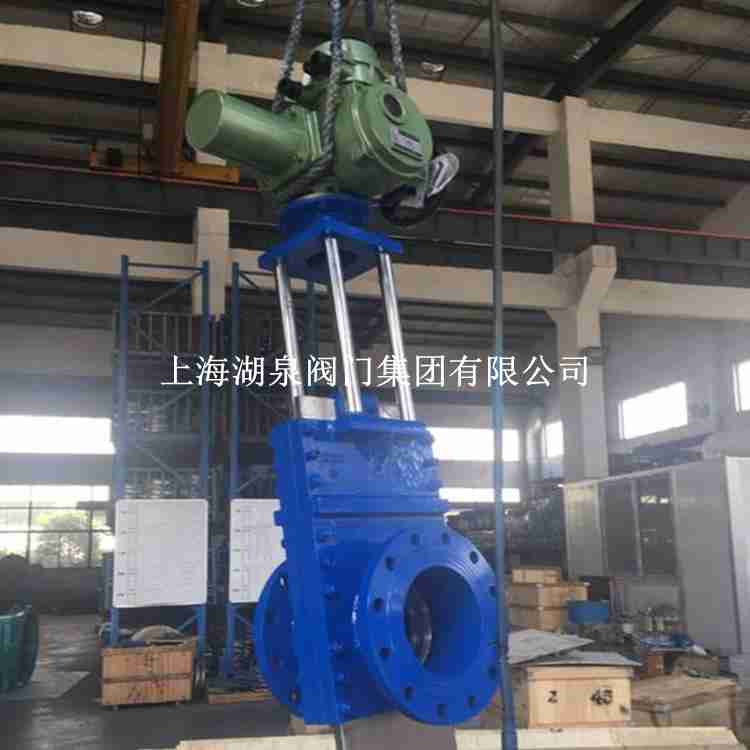

電動礦漿閘閥

二、z944y-100i dn250 耐磨礦漿電動閘閥產品特點

1、耐磨礦漿電動閘閥過流件采用耐磨性極強的陶瓷或合金材料。
2、雙向雙重自密封結構，特種橡膠密封材料，密封性能更可靠。
3、耐磨礦漿電動閘閥利用閥體特殊的結構自動清洗閥腔內沉積物，閘板不結垢。
4、耐磨礦漿閘閥驅動方式采用液動、電動、電液動、氣動、手動、蝸輪蝸桿傳動等方式，并且可通過PLC閥門控制柜實現對閥門的遠程操作。

三、、z944y-100i dn250 耐磨礦漿電動閘閥性能參數

性能參數
壓力等級		常溫下降壓力試驗				適用溫度 (℃)			適用介質
壓力等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”	“基本”
公稱壓力(MPa)	1.6	2.4	1.76	1.76	0.6	-29～250	-46～121	-29～121	含 H20和	石油
	2.5	3.75	2.75	2.75	0.6
	4	6	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級	150	3.1	2.3	2.3	0.6
磅級	300	5.52	7.6	5.52	0.6

四、z944y-100i dn250 耐磨礦漿電動閘閥產品零部件材質

部件材料
零件名稱	零部件材料
零件名稱	JB/T7298		API6D
閥門 /閥蓋	WCB	WC6	A352-1CB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+ST1	ANSI410+ENP	ANSI 316+ENP
閥桿	2Cr13	2Cr13	A182-F6a	A182-F316S
閥座	25+PTFE	20CrMoV+ST1	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯 /PTFE+FPM
墊片	18-8/柔性石墨
螺栓	35	35CrM0	A193-B7M	A193-B8
適用溫度	-29～250℃	-29-550℃	-46-350℃	-40-200℃
適用介質	水、油品、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

五、z944y-100i dn250 耐磨礦漿電動閘閥產品連接尺寸

外形尺寸
公稱壓力PN	DN	L	D	D1	D2	D0	f		H	H1	Z-φd
1.6MPa	50	178	160	125	100	250	3	16	584	80	4/18
	65	190	180	145	120	250	3	18	634	95	4/18
	80	203	195	160	135	250	3	20	688	100	8/18
	100	229	215	180	155	300	3	20	863	114	8/18
	125	254	245	210	185	350	3	22	940	132	8/18
	150	267	280	240	210	350	3	24	1030	150	8/23
	200	292	335	295	265	350	3	26	1277	168	12/23
	250	330	405	355	320	400	3	30	1491	203	12/25
	300	356	460	410	375	450	4	30	1701	237	12/25
	350	381	520	470	435	500	4	34	1875	265	16-25
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-30
	500	457	705	650	608	305	4	44	2860	360	20-34
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-4l
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-41
	1000	811	1255	1170	1110	250	5	56	5870	6
