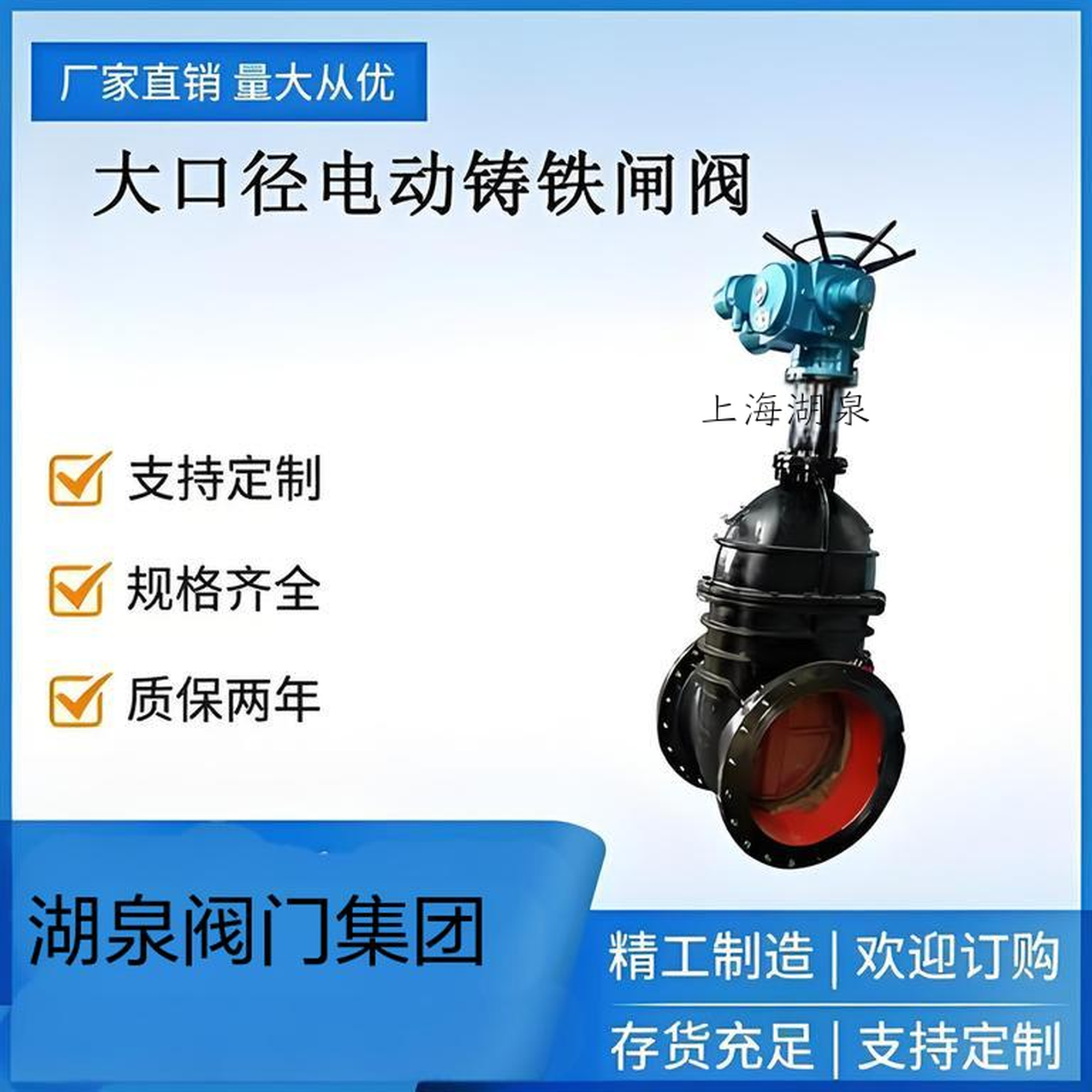

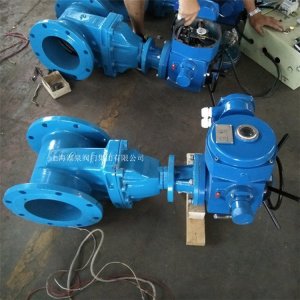

產品名稱：Z945T-10 DN300型暗桿楔式電動閘閥[ 2025-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

Z945T-10型暗桿楔式電動閘閥（DN300）是專為公稱壓力≤1.0MPa的管路設計的啟閉設備，適用于石油、化工、制藥及電力等行業，可控制蒸氣、水、油品等介質的流通。其核心結構采用暗桿楔式設計，閥體材質為灰鑄鐵，閘板材質為灰鑄鐵+黃銅密封面，閥桿采用碳鋼或銅材質。 ‌

性能參數

‌公稱壓力‌：1.0MPa
‌試驗壓力‌：強度1.5MPa，密封1.1MPa
‌適用溫度‌：≤100℃
‌適用介質‌：蒸氣、水、油品
‌連接方式‌：法蘭連接

結構特點

楔式閘板設計提升密封性能
暗桿結構節省空間，適合管道安裝
閥體與閥蓋采用灰鑄鐵材質，耐腐蝕性強
閘板與閥座密封面材質為黃銅或灰鑄鐵組合，耐磨性高 ‌

尺寸信息

公稱通徑DN300對應的尺寸參數需根據具體型號確認，通常包含以下關鍵指標：
長度（L）：約325mm
寬度（D）：約380mm
重量：約85kg
法蘭間距（D1/D2）：根據實際工程需求定制 ‌

該閥門符合工業管道標準安裝尺寸，適配常見法蘭連接規范。

主要零件材料

零件名稱	Z945T-10(黃銅密封)	Z945W-10(本體密封)
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

主要性能規范

產品型號	公稱壓力（MPa）	強度試驗（MPa）	密封試驗（MPa）	適用溫度（℃）	適用介質
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10	1.0	1.5	1.1	≤100	油品

型號	公稱通徑 DN(㎜)	尺寸										重量(㎏
型號	公稱通徑 DN(㎜)	L	D	D1	D2	b-f	z-фd	H	H1	L1	L2	重量(㎏
Z945T/W-10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340
