    全國服務熱線021-64162222

    焊接閘閥閥門首頁 > 產品展示 > 閘閥 > 焊接閘閥 >

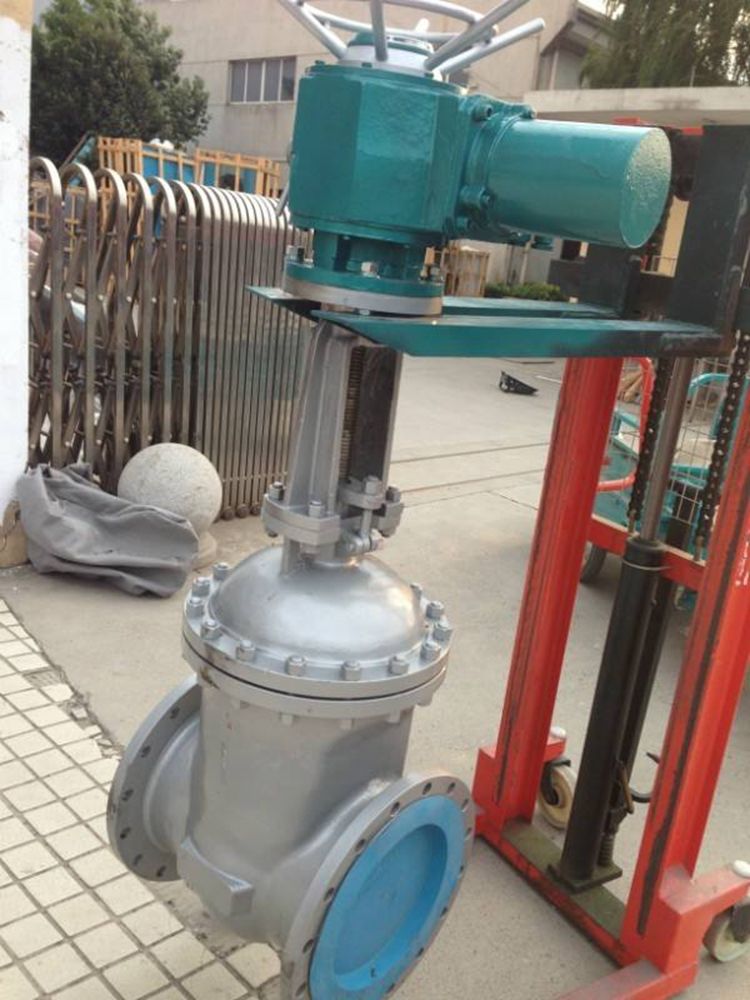

    產品名稱:電動焊接閘閥[ 2020-06-10 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、電動焊接閘閥產品介紹

      上海湖泉閥門有限公司生產的電動焊接閘閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。電動焊接閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

      二、電動焊接閘閥產品的優缺點

      1、結構簡單,制造和維修比較方便。
      2、工作行程小,啟閉時間短。
      3、密封性好,密封面間摩擦力小,壽命較長。
      4、流體阻力大,開啟和關閉時所需力較大。
      5、不適用于帶顆粒、粘度較大、易結焦的介質。
      6、調節性能較差。



      、電動焊接閘閥產品主要零部件材質

      零件材料 材料牌號
      閥 體 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV
      閥 蓋 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV
      閥 瓣 WCB A105 WC6 25Cr2MoV WC9 25Cr2MoV
      閥 桿 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
      閥 座 25 + STL 304 304
      密封環 ( 墊 片 ) 增強柔性石墨 / 軟鋼
      填  料 增強柔性石墨
      閥 桿 螺 母 ZCuAl10Fe3 / D2

      四、電動焊接閘閥產品主要外形連接尺寸和重量

      公稱壓力
      PN (MPa)
      公稱通徑
      DN (mm )
      尺      寸 ( mm ) 重 量
      ( Kg )
      L D L1 d H Do
      16.0 15 90 23 10 13 182 118 6
      20 110 29 11 18 210 130 10
      25 120 35 12 23 235 150 13
      32 130 43 14 28 258 166 15
      40 150 49 15 36 285 180 23
      50 170 61 16 45 338 180 35
      20.0 15 90 23 10 13 182 118 6
      20 110 29 11 18 210 130 10
      25 120 35 12 23 235 150 13
      32 130 43 14 28 258 166 16
      40 150 49 15 36 285 180 25
      50 170 61 16 45 338 180 37
      25.0 15 90 23 10 13 182 118 6
      20 110 29 11 18 210 130 10
      25 120 35 12 23 235 150 13
      32 130 43 14 28 258 166 16
      40 150 49 15 36 285 180 27
      50 170 61 16 45 338 180 40

      公稱壓力
      PN (MPa)
      公稱通徑
      DN (mm )
      尺       寸 ( mm ) 重 量
      ( Kg )
      d L H L1 L2
      25.0 50 43 216 840 363 197 103
      65 57 254 915 363 197 110
      80 67 305 950 363 197 135
      100 84 406 1164 437 277 234
      125 100 483 1402 437 277 343
      150 125 700 1129 / / 450
      175 150 711 1650 457 309 638
      225 200 864 1650 554 309 654
      300 280 1067 2106 764 398 1973
      32.0 100 96 533 1236 437 277 234
      125 118 610 1403 437 277 315
      150 148 762 1403 526 383 672
      175 148 762 1650 554 309 684
      225 222 1041 1650 554 309 696
      350 350 1250 2255 554 / 2605
      P54/100V 175 148 762 1650 554 309 683
      225 222 1041 1650 554 309 704
      250 222 1041 1795 554 309 1214
      300 294 1254 2080 554 309 2125
      P54/140V 125 136 600 1115 / / /
      175 175 750 1205 / / /
      225 217 850 1490 / / /
      P54/170V 125 98 630 1230 437 277 312
      225 186 1060 1680 554 309 1404
      300 278 1397 2265 764 / 2834
      350 338 1550 2536 715 / 5591
      P57/170V 125 124 600 1115 / / /
      175 163 750 1205 / / /
      225 201 850 1490 / / /
