產品名稱：電動偏心蝶閥[ 2021-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

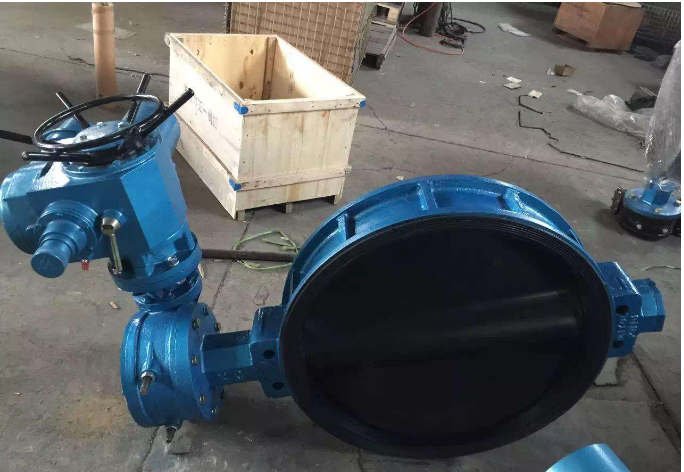

一、電動偏心蝶閥產品概述

電動偏心蝶閥是由偏心蝶閥和調節型電動執行器組裝而成。它采用精密的彈性密封圈和三偏心多層次金屬硬密封結構，以AC220V電源作為動力,接收工業自動化控制系統預設的參數4~20mA（0~5等弱電控制）信號來完成調節動作。無論在低溫和高溫情況下，都具有優良的密封性能，主要應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、電動偏心蝶閥產品特性

1、采用三偏心結構，具有越關越緊的密封功能，操作靈活,不受介質壓力的高、低影響。
2、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
3、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，耐腐蝕,使用壽命長等特點。
4、具有雙向密封功能，安裝時不受介質流向的限制，可在任何方向安裝。
5、密封性能可靠，使用壽命長，采用三維偏心結構，蝶閥啟閉時與閥體之間存在很小的摩擦。

三、電動偏心蝶閥主要零部件材質

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	耐油橡膠
填料	柔性石墨

四、電動偏心蝶閥主要執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

五、電動偏心蝶閥主要技術參數

1、防爆型：防爆等級：dⅡBT3/T4
2、防護等級： IP67、IP68可選
3、作用形式：普通開關型、調節型（4～20mA）
4、環境溫度： -30℃～+70℃
5、電源電壓： AC220V、AC380V（其他定制AC24，AC110等） 50/60Hz
6、信號反饋：有源信號、S無源信號
7、帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
8、手動功能：電動執行器帶有手動開閥、關閥功能
9、調 節 型：輸入4～20mA信號,實現閥門調節功能

六、電動偏心蝶閥主要外形連接尺寸

產品品型號	L	連接尺寸（標準值）
		H	電動頭尺寸			PN0.6MPa				PN1.0MPa
	DN			H3	A3		B3	D1	Z-d		D1	Z-d
D973H	50	43	112	530	250		255	110	4-14		125	4-18
	65	46	115	530	250		255	130	4-14		145	4-18
	80	49	120	565	250		255	150	4-18		160	8-18
	100	56	138	600	250		255	170	4-18		180	8-18
	125	64	164	640	250		255	200	8-18		210	8-18
	150	70	175	705	300		315	225	8-18		240	8-22
	200	71	208	775	300		315	280	8-18		295	8-22
	250	76	243	945	300		315	335	12-18		350	12-22
	300	83	283	1070	300		315	395	12-22		400	12-22
	350	92	310	1140	300		315	445	12-22		460	16-22
	400	102	340	1210	300		315	495	16-22		515	16-26
	450	114	380	1335	575		714	550	16-22		565	20-26
	500	127	410	1415	575		714	600	20-22		620	20-26
	600	154	470	1605	656		810	705	20-26		725	20-30
	700	165	550	1844	656		810	810	24-26		840	24-30
	800	190	640	2040	656		810	920	24-30		950	24-33
	900	203	710	2255	785		863	1020	24-30		1050	28-33
	1000	216	770	2380	785		863	1120	28-30		1160	28-36
	1200	254	890	2640	785		863	1340	32-33		1380	32-39
