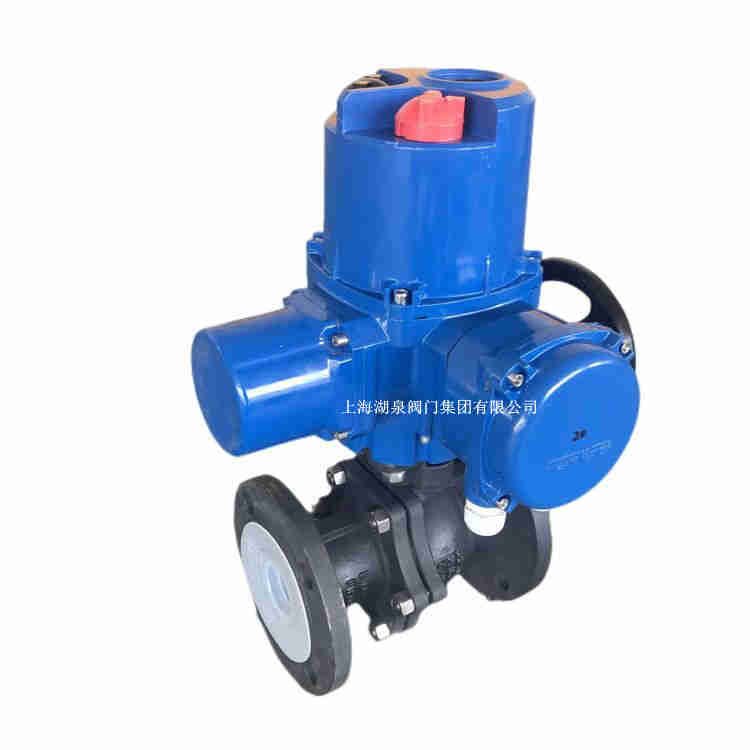

一、智能型電動調節球閥價格產品介紹
上海湖泉閥門集團有限公司智能型電動調節球閥采用一體化結構,與電動執行機構相配,有輸入控制信號(4~20mADC或1-5VDC)及單相電源即可控制運轉。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。上海湖泉智能型電動球閥執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行器或GTX、AL等氣活塞式執行器。

二、智能型電動調節球閥價格產品功能

輸出信號： 4～20mADC，負載電阻：≤500Ω

分辨率:高于1/200

死區：0.4～1.2%可調

信號隔離：輸入信號,輸出信號,電源三隔離

故障狀態：可設定為0-100%全行程任意位置

工作溫度：-10～55℃

相對濕度：≤90%（不凝結）

位置轉換精度：±0.5%

絕緣電阻: ≥100MΩ(500VDC.)

絕緣強度: 2000VAC，1分鐘（輸入對輸出對電源對地）

采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,

運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。

適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。

公稱通徑 DN10～300mm

公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)

泄漏量軟密封:零泄漏硬密封:≤額定流量的10-5

執行機構 可另配PSQ、UNIC、361RS等系列電子式電動執行機構

流量特性可調范圍 DN15-80 DN100-300250:1 350:1基本誤差 ±1% 死區 ≤1% 回差 ≤1%

適用溫度密封面 PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃

三、智能型電動調節球閥價格產品技術技術參數

控制精度：0.1%-3.0%(通過U4參數可調) 可接電動執行器反饋信號：電位器500Ω-10KΩ 可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制) 輸入阻抗：250Ω；通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω 環境溫度：0-70℃，濕度：35-85% 有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制，可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）

閥體

閥體形式直通鑄造球閥

公稱通徑 DN15～300mm

公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K

法蘭標準 JIS、ANSI、GB、JB、HG等

連接形式法蘭式、螺紋式

閥蓋形式一體式

壓蓋型式壓蓋壓緊式

密封填料 V型聚四氟乙烯填料、柔性石墨填料等

閥內件

閥芯形式 O型球體閥芯

流量特性近似快開型

執行機構

執行器型號 DSR、3810R、DZW、HQ、PSQ

主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC

防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

四、智能型電動調節球閥價格產品規格尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構型號而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
