產品名稱：電動閘閥Z945X一16 DN200型號參數選型[ 2023-03-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

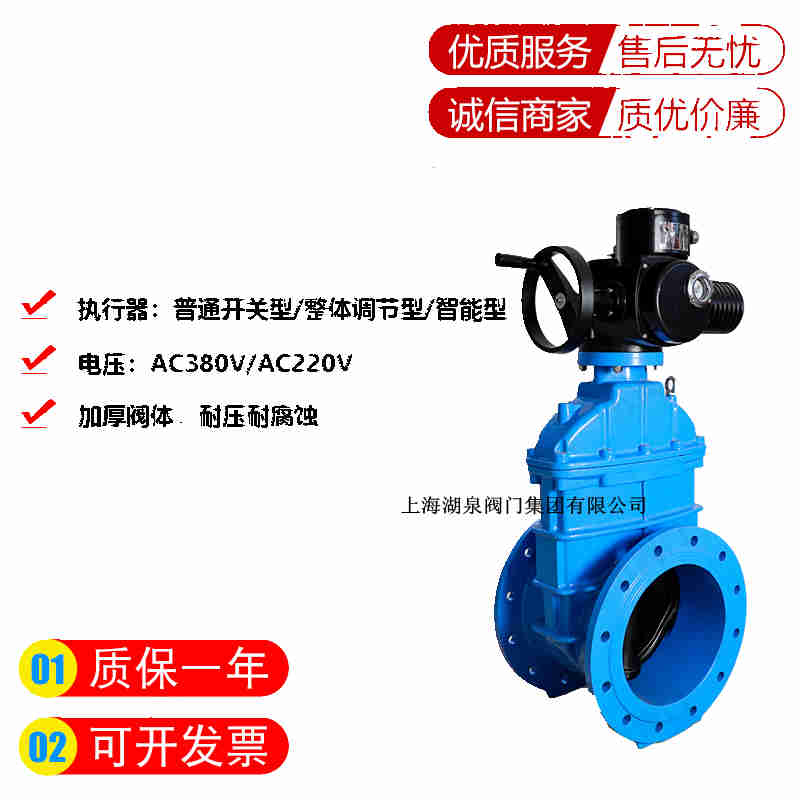

一、電動閘閥Z945X一16 DN200產品介紹

上海湖泉閥門集團有限公司電動閘閥Z945X一16 DN200是采用最的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用戶的要求加裝開閉指示柱。密封、防銹功能 ,安全可靠,使用壽命長。可立式臥式安裝,電動彈性座封閘閥、廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。是可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制，該彈性座封閘閥克服了一般閘閥密封不良、彈性疲乏、橡膠老化及生銹等缺陷，該閥利用彈性閥門產生微量彈性變形的補償作用達到良好的密封效果。

電動閘閥Z945X一16 DN200型號參數選型

二、電動閘閥Z945X一16 DN200產品性能參數

Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z945X-10	10	1.0	≤80	水

三、電動閘閥Z945X一16 DN200產品零部件材料

Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料
型號	材料
型號	閥體、閥蓋	閥桿	襯膠閘板	填料
Z945X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁腈橡膠）	丁腈橡膠

Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
