DN800電動蝶閥閥門結構圖

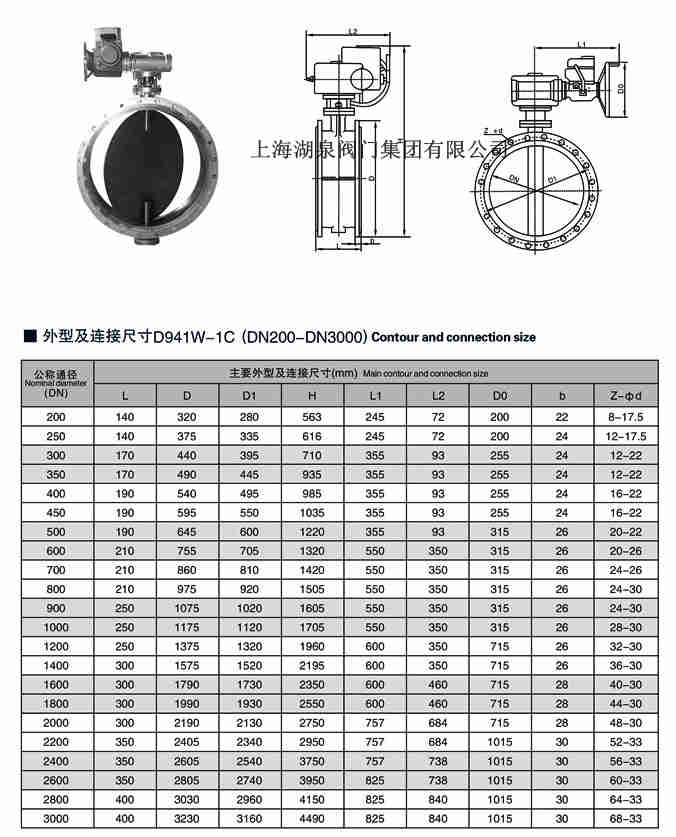

上海湖泉閥門集團有限公司電動蝶閥DN800 主視圖 左視圖 圖紙描述 本圖為通徑為DN800,的電動蝶閥,帶電動執行器,本閥門為單板閥門,圖紙包含主視圖和左視圖及主要外形尺寸,...電動蝶閥的結構詳細圖解.閥門驅動裝置的涂漆:手動齒輪傳動機構,其表面的涂漆顏色,閥門驅動裝置(氣動,電動,液動)涂漆的顏色一般按企業標準執行。 上海電動開關蝶閥就是通常所說的電動蝶閥,啟閉件是蝶板,一般分為全開和全關兩種狀態。本公司經營的電動伸縮蝶閥是由角行程電動執行器和伸縮蝶閥組成,它的電動執行器采用一體化設計,輸入220V電源可以直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4～20mADC或1～5VDC)及單相電源即可,食品、制藥、化工、石油、水處理設備、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


 DN800電動蝶閥操作說明書

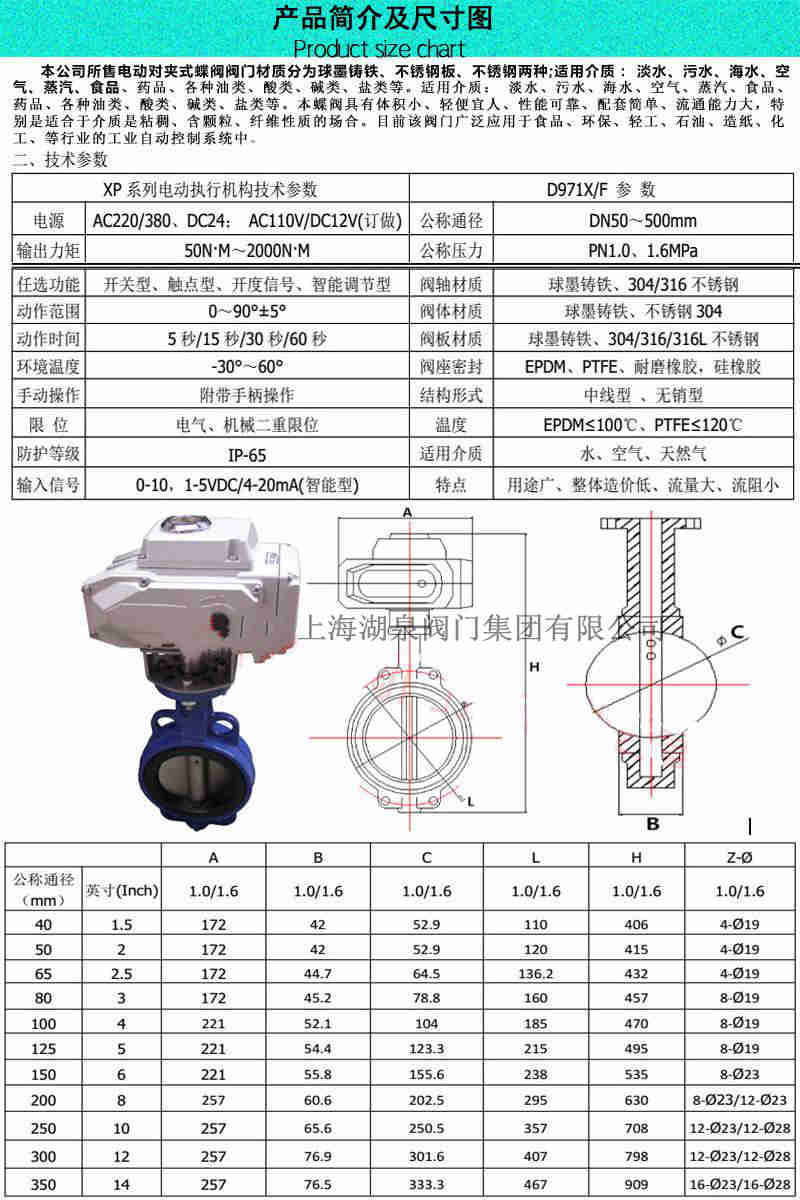

法蘭電動蝶閥D941X技術參數: 公稱通徑DN50-DN800適用溫度-23℃~121℃ 公稱壓力PN1.0/PN1.6適用介質水、氣、油 法蘭電動蝶閥D941X部件材質: 零件名稱材料 閥體鑄鐵、鑄鋼、不銹鋼 蝶...應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。好意通公司擁有一批長期致力于蝶閥加工生產人員,雄厚的生產能力及現代企業管理理念是公司發展堅強后盾,我們專門.本蝶閥結構獨特,"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠; 耐高溫、耐低溫、耐腐蝕性。MAD943H-16C煤安防爆電動蝶閥說明書資料介紹: MAD943H-16C煤安防爆電動蝶閥:又叫煤礦蝶閥,煤安電動開關,三偏心結構設計軟密封,法蘭連接,閥體材質鑄鋼,適用介質:易燃易爆氣體瓦斯等,..公司集成優質的對夾式電動蝶閥生產廠家,提供售前、售中、售后一站式服務。
