‌旋塞閥X14W-10 DN15的型號含義‌主要包含以下幾個部分： ‌X‌：代表閥門類型，即旋塞閥（Plug Valve）。 ‌1代表連接方式：內螺紋，4代表結構形式：W‌ 表示閥座的材質不銹鋼 。 ‌10‌：代表公稱壓力，即1.0MPA。 ‌DN15‌：表示公稱直徑，即閥門的口徑為15毫米。 綜上所述，旋塞閥X14W-10 DN15的型號含義是指一種螺紋連接的旋塞閥，其閥座材質為橡膠，公稱壓力為1.0MPA，適用于直徑為15毫米的管道系統中‌。

旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。

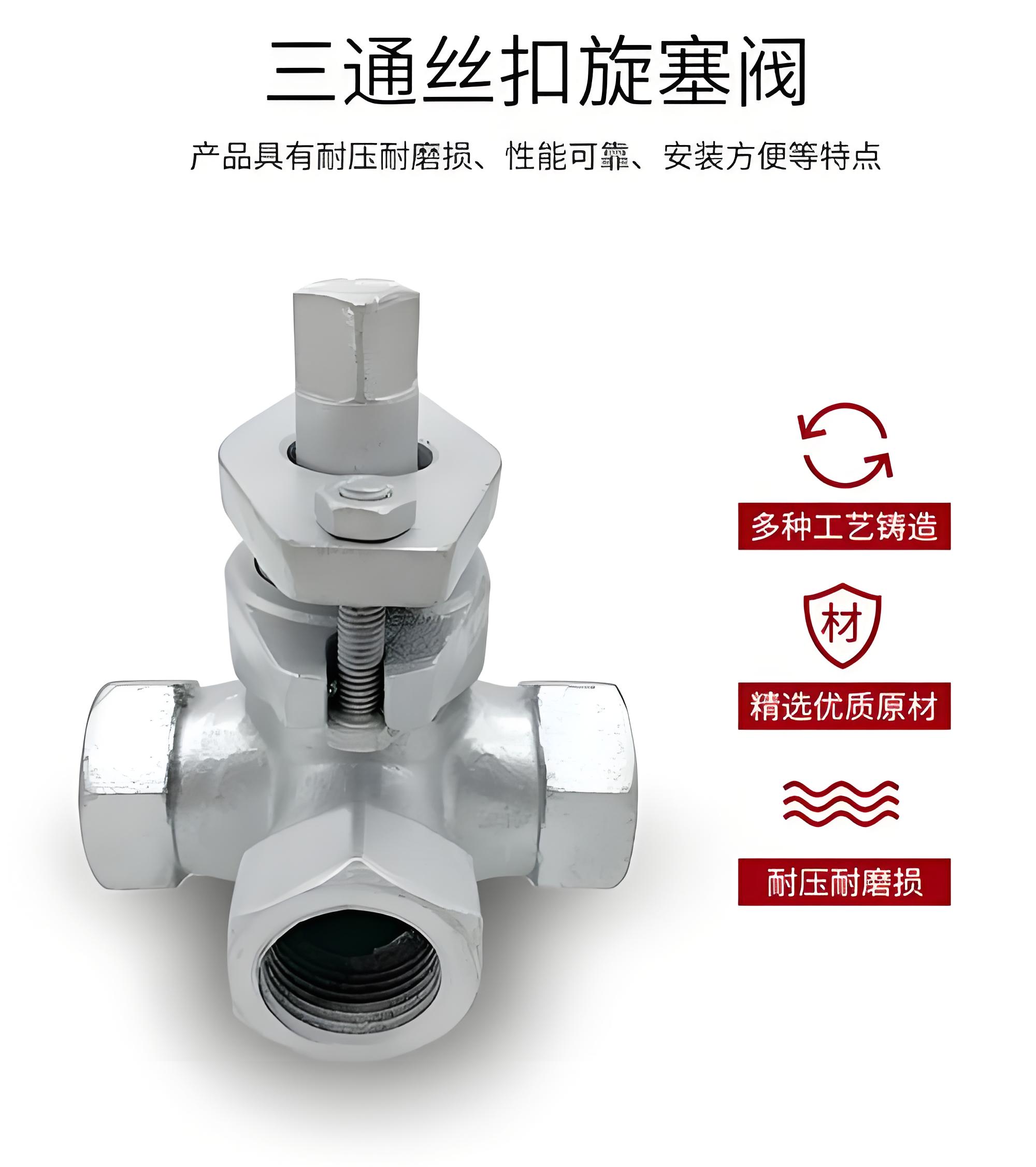

X14W三通內螺不銹鋼旋塞閥，閥體和塞子由不銹鋼制成，填料為油浸石棉盤根柔性石墨

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-1.0T	鑄銅	鑄銅	鑄銅	油浸石棉盤根 柔性石墨

規格尺寸表

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X14W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

尺寸表

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）	適用介質	工作溫度（℃）	-
殼體	密封	-	-	-	-
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

規格尺寸表

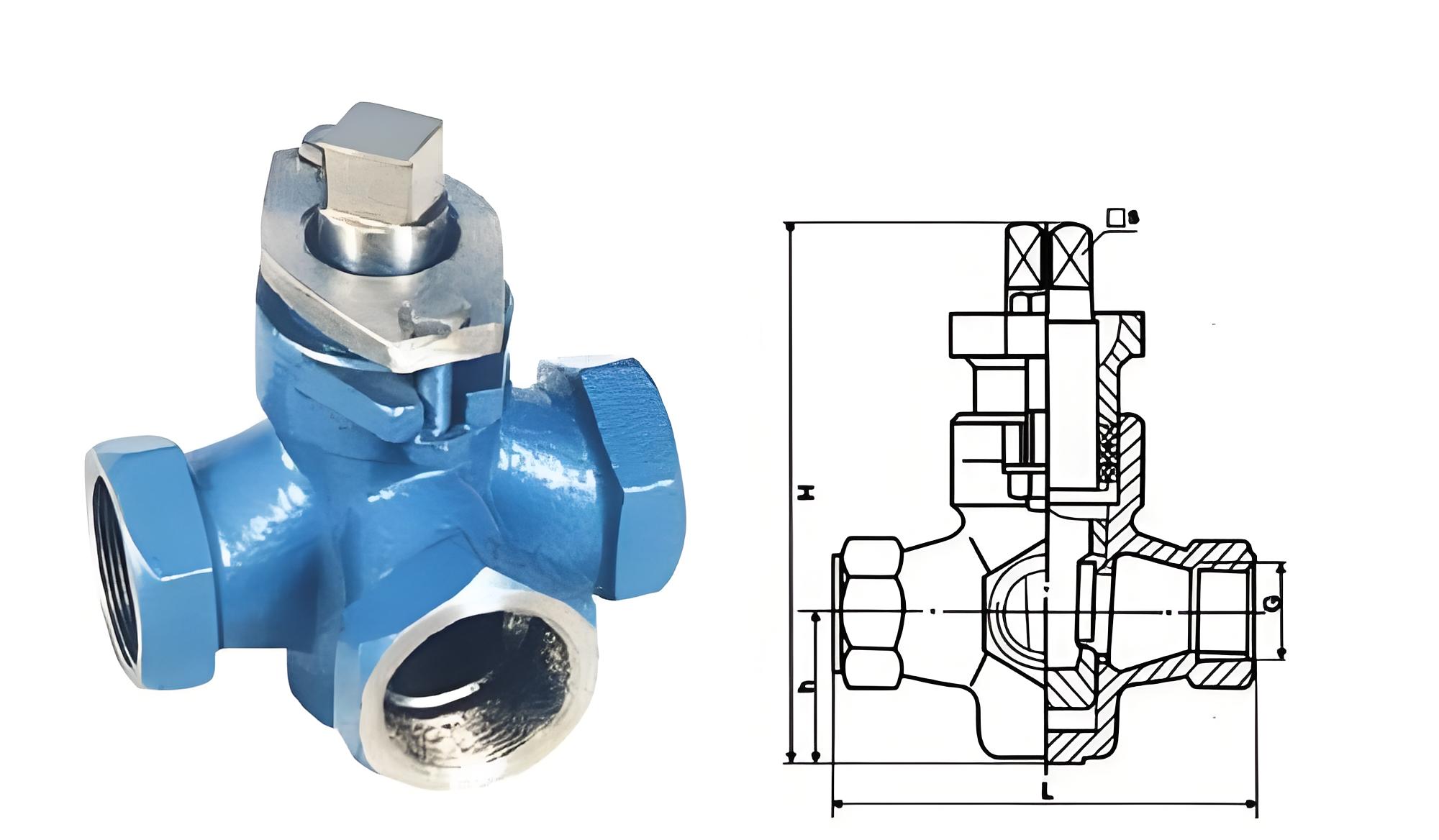

公稱通徑 DN（mm）	管螺紋 G	尺寸
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

零部件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-1.0P	不銹鋼	不銹鋼	不銹鋼	油浸石棉盤根 柔

產品口徑：DN15～DN100產品壓力：0.6～6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
