電動閘閥開度指示機構如何調節壓力

[ 2022-12-20 ]

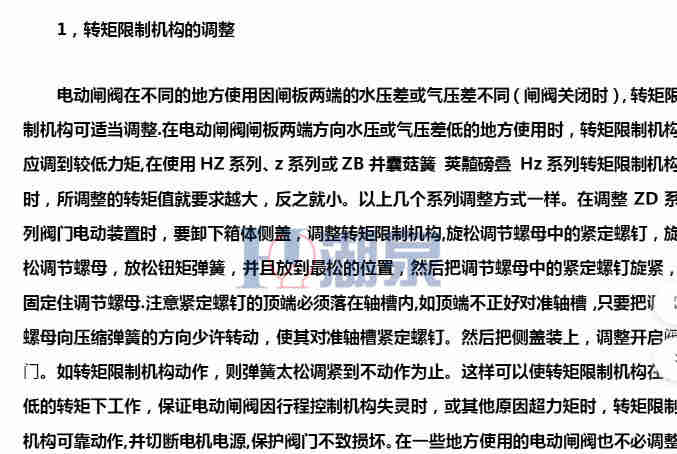

電動閘閥開度指示機構如何調節壓力呢？轉矩限制機構的調整電動閘閥在不同的地方使用因閘板兩端的水壓差或氣壓差不同，轉矩限制機構可適當調整。在電動閘閥閘板兩端方向水壓或氣壓差低的地方使用時，轉矩限制機構應調到較低力矩，在使用z系列或ZB并轉矩限制機構時，所調整的轉矩值就要求越大，反之就小。

閥門電動裝置的開度指示機構的調整
在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：
移動轉圈數調整齒輪至所需的轉圈數位置；
掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；
手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；
關到位后轉動關向指示盤使標志對準指針；
按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；
電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；
電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。

1、電位限位的調整

松開形成擋塊的螺釘，用螺絲刀輕敲行程擋塊，即可調整行程擋塊的角度，從而改變電位限位的開度角度。最后，切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖
25/50/100/200行程擋塊和行程開關布局圖

2、電位器的調整(開度型、智能型)
a. 電位器的電阻值為1千歐、5千歐。
b. 用手柄轉動閥門到全閉位置。
c. 松開電位器，轉動電位器齒輪，用萬能表測量4-5接線端子間的電阻值，使得4-5的電阻值到5歐以下，緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)

3、機械限位的調整
a、用手柄轉動到全開位置
b、松開鎖緊螺母，旋轉調整螺釘，使之與機械擋塊接觸，然后，反方向旋轉螺釘半圈，鎖緊螺母。
c、同樣方法，可進行全閉位置的機械擋塊的調整。
