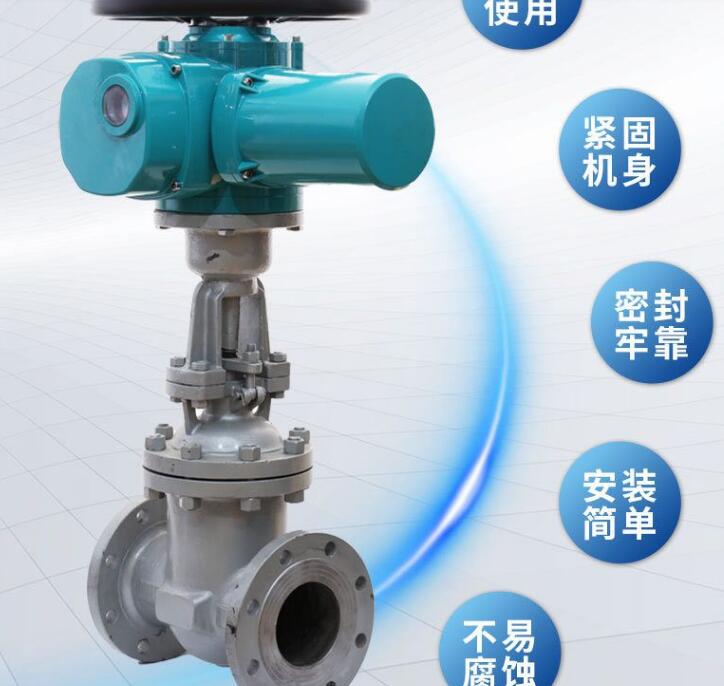

z941h-16c電動閘閥說明書，使用說明書知道嗎？型號:Z941H-16C 驅動方式:手動,氣動,電動 外型尺寸:DN15-DN1000 用途:流量控制 電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為...專業生產電動閘閥,我們的產品采用不銹鋼材質制造.型號為Z941H的我們具有開關靈活,密封性能好的特點;法蘭連接方式使得安裝更為方便快捷.作為專業的閘閥制造商和供應商,我們還提供各種規格的不銹鋼...法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。


①.流體阻力小，啟閉時所需力矩??；②.無安裝方向要求，雙向密封，流阻小，使用壽命長；③.全開時閘板所受工作介質的沖蝕比截止閥小；④.主要用于介質不受流向限制的水、污水、油、汽等場合，不推薦使用介質內含有懸浮顆粒的場合。⑤.如果有開關速度要求，還可以通過增加閥桿螺紋頭數或改變電動裝置的輸出轉速予以滿足。三、Z941H-16C一體式電動碳鋼閘閥參數及特點：1.該裝置防塵、防雨、防輕腐蝕、其防護等級為IP55（特殊訂貨IP65、IP67）。2.轉矩控制機構動作可靠、調節方便、轉矩重復精度高。3.開向和關向可配裝2至4只微動開關（特殊訂貨）。4.采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣性小、使用壽命長等特點，F(xiàn)級絕緣。5.工作制為短時10分鐘（特殊訂貨30分鐘）。6.配有機械式（常規型）或液晶（常規型無）閥位指示器，可直觀知道閥門的開度大小。7.采用半自動手-電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開啟、關閉或調節。8.有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用安全。9.供電電源：常規為380V（±10％），50Hz（特殊訂貨三相660V、415V、單相220V、60Hz）.10.防爆標志：ExdIIBT4（常規型不防爆）。11.環境相對濕度：≤95％（25℃時）。12.環境溫度：-20~ 60℃（特殊訂貨-40~ 100℃）。

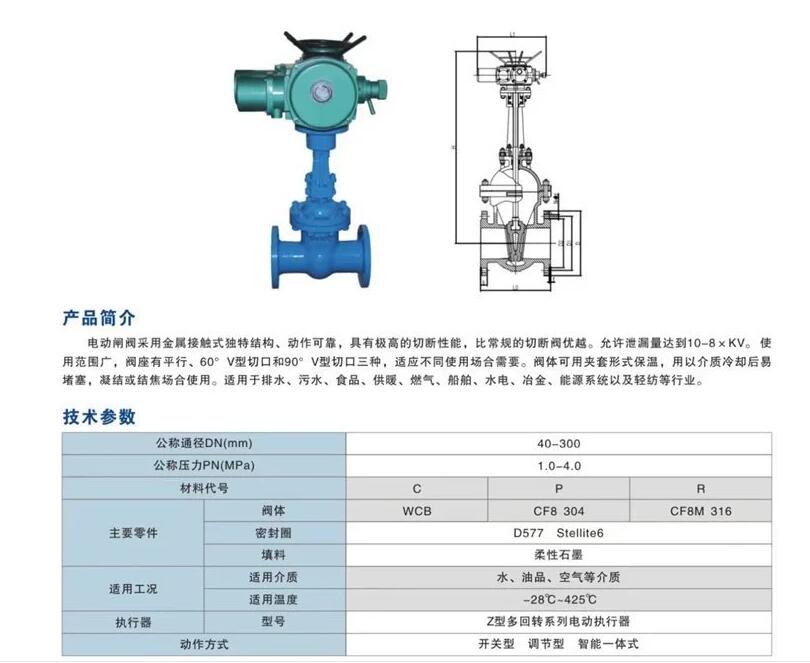

公稱通徑DN(in)		主要外形尺寸及連接尺寸								電動裝置型號
		L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200		145	110	85	16	3	4-Φ18	595		ZB15
50	250		160	115	100	16	3	4-Φ18	653		ZB15
65	265		180	145	120	18	3	4-Φ18	665		ZB15
80	280		195	160	135	20	3	8-Φ18	725		ZB15
100	300		215	180	155	20	3	8-Φ18	787		ZB15
125	325		245	210	185	22	3	8-Φ18	806		ZB20
150	350		280	240	210	24	3	8-Φ23	955		ZB20
200	400		335	295	265	26	3	12-Φ23	1105		ZB40
250	450		405	355	320	30	3	12-Φ25	1343		ZB40
300	500		460	410	375	30	3	12-Φ25	1516		ZC45
350	550		520	470	435	34	4	16-Φ25	1678		ZC45
400	600		580	525	485	36	4	16-Φ30	1849		ZC90
450	650		640	585	545	38	4	20-Φ30	1937		ZC90
500	700		705	650	608	42	4	20-Φ34	2234		ZC120
600	800		840	770	718	46	5	20-Φ41	2432		ZC180
700	900		910	840	788	48	5	24-Φ41	2489		ZC250
800	1000		1020	950	898	50	5	24-Φ41	2643		ZC350
900	1100		1125	1050	998	52	5	28-Φ41	2945		ZC500
1000	1200		1255	1170	1110	54	5	28-Φ42	3083		ZC500
1200	1350		1485	1390	1325	56	5	32-Φ48	3382		ZC800
1400	1500		1685	1590	1525	58	5	36-Φ48	3718		ZC1000

1、開關形式：

電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。

2.、工作性質：

電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓

力，要求開關頻率大的地方電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可

以控制管道中介質的流量而電磁閥達不到這個要求。

3、適用工藝：

電動閥一般用于調節，也有開關量的，比如：風機盤管末端。


一、合同簽訂后，保證保質、保量，按時交貨；二、產品出廠前均已經過各項嚴格品質管制作業及性能試驗；三、自即日起在正常使用狀況下保固一年；四、對于需方的技術咨詢，隨時給予解答；五、在交付設備時，本廠向需方交付以下資料：發貨出庫單、產品合格證、產品樣本、產品使用說明書。當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復盡快解決問題。
