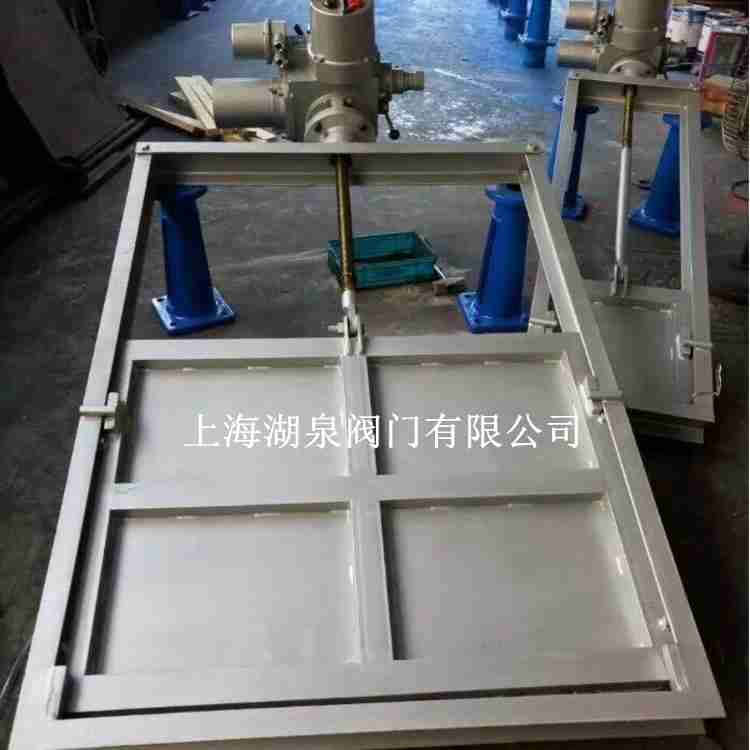

‌粉料輸送管線電動插板閥‌是一種用于截斷和接通管道中流體介質的閥門裝置，主要通過電動執行機構驅動插板的升降或平移運動，實現對管道內物料（如粉狀、顆粒狀、小塊狀等散狀物料，或者是氣體、液體等流體介質）的流量控制或完全截斷功能‌。

工作原理

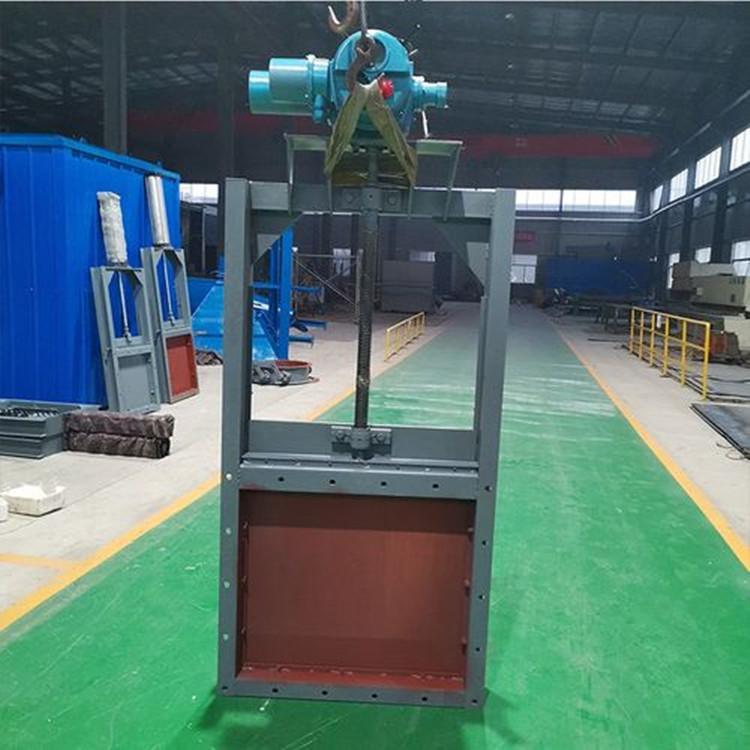

電動插板閥的開啟和關閉由電機驅動實現。當需要放料時，扭動電源開關使電機逆時針轉動，電機聯動絲桿轉動，閘板緩緩提起以打開放料口。當閘板打開并觸碰到行程開關時，電源斷開，電機停止轉動。相反，當需要關閉封料時，扭動電源開關使電機順時針轉動，電機聯動絲桿轉動，閘板緩緩落下以關閉閘門，起到封料作用‌。

主要參數與材質

• ‌公稱通徑范圍‌：DN50-DN500
• ‌公稱壓力范圍‌：1.0MPa-1.6MPa
• ‌材質‌：閥體材質包括鑄鋼、不銹鋼等；閘板材質有2Cr13、201、304、316、316L等；連接形式有對夾式、焊接式等；閥座密封圈材質有丁腈橡膠、三元乙丙橡膠、氟橡膠等‌。

應用領域

電動插板閥在工業生產過程中的物料輸送系統、通風系統、給排水系統等眾多領域有著廣泛的應用。具體包括但不限于：

• ‌原料輸送‌：在化工生產中，電動插板閥可以精確控制原料的流量，確保反應按照預定的比例進行‌。
• ‌反應過程控制‌：在化工反應釜的進出料管道上，電動插板閥用于截斷或調節反應介質的流動，保證反應的穩定性和安全性‌。
• ‌產品分離與精制‌：在化工產品的分離、精制工序中，電動插板閥可用于控制不同相態物質的流向和流量‌。
• ‌輸煤系統‌：在火力發電廠中，電動插板閥可以控制煤塊或煤粉的輸送，實現給煤機的精確給料‌。
• ‌除灰系統‌：電動插板閥安裝在灰渣輸送管道上，用于控制灰渣的排放流量‌。
• ‌循環水系統‌：在電廠的循環水冷卻系統中，電動插板閥可調節冷卻水的流量‌。

此外，電動插板閥還廣泛應用于冶金、糧食、污水處理等領域‌。

大口徑污水電動插板閥‌是一種用于工業、城市生活污水處理系統中的關鍵閥門，主要起到截流和調節的作用。其結構簡單、操作方便、密封性好，廣泛應用于市政工程給水排水管道中作疏水及調節用。電動插板閥利用介質本身能量驅動，不需要外加能源即可實現自動開關動作，因此被廣泛用于石油、化工以及冶金等行業的生產過程中控制工藝參數的自動化控制系統中‌。

適用范圍

電動插板閥適用于多種工業領域，包括：

• ‌原料輸送‌：在化工生產中，電動插板閥可以精確控制原料的流量，確保反應按照預定的比例進行‌。
• ‌反應過程控制‌：在化工反應釜的進出料管道上，用于截斷或調節反應介質的流動，保證反應的穩定性和安全性‌。
• ‌產品分離與精制‌：在化工產品的分離、精制工序中，控制不同相態物質的流向和流量‌。
• ‌輸煤系統‌：在火力發電廠中，控制煤塊或煤粉的輸送，實現給煤機的精確給料‌。
• ‌除灰系統‌：在灰渣輸送管道上，控制灰渣的排放流量‌。
• ‌循環水系統‌：在電廠的循環水冷卻系統中，調節冷卻水的流量‌。

結構形式和材質

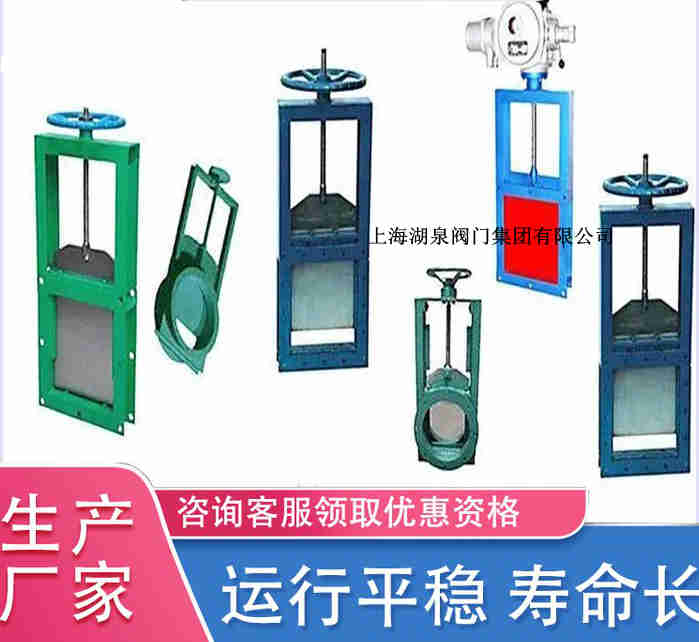

電動插板閥的結構形式包括楔式（單閘板或雙閘板）、平行式（雙閘板或三岔管）和平行臥式和斜臥式四種；連接方式為法蘭連接和對夾連接；按密封面配置可分為楔式（單閘極對夾）平形槽面和凹面型兩種結構型式。常見的材質包括鑄鋼、不銹鋼等，閘板材質有2Cr13、201、304、316、316L等；閥座密封圈材質有丁腈橡膠、三元乙丙橡膠、氟橡膠等‌。
