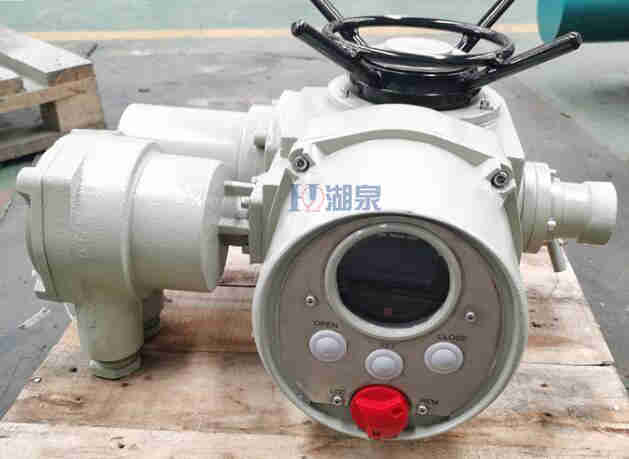

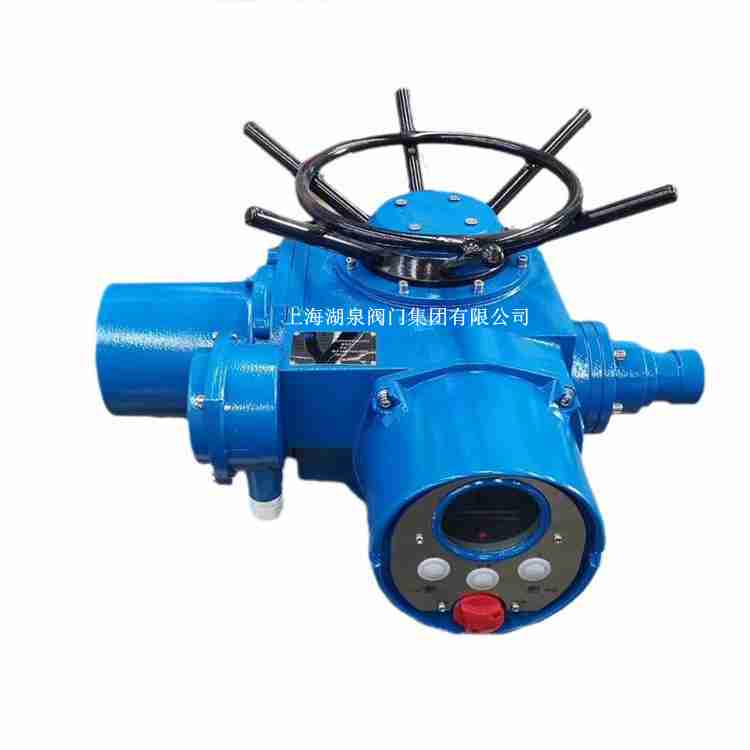

上海湖泉閥門集團有限公司zc45-18/20閥門電動裝置說明書、接線圖是閥門電動裝置的詳細指南，旨在為用戶提供使用、安裝和維護該裝置的相關信息。該說明書包含了裝置的結構、工作原理、操作步驟以及注意事項等內容，使用戶能夠正確、安全地操作該設備。ZC多回轉閥門電動裝置 ZC45-18/40：ZC系列閥門電裝（又稱為電動執行器、電動執行機構、閥門電動頭），扭矩450Nm，轉速18r/min，電壓380VAC，其他型號：ZC10-18/40、ZC15-18/40、ZC20-18/40、ZC30-18/40、ZC60-18/40、ZC90-18/40、ZC120-18/40、ZC180-18/40。

首先，說明書詳細介紹了zc45-18/20閥門電動裝置的結構組成。該裝置主要由閥門、電動驅動器、控制系統等部分組成。閥門部分包括閥體、閥蓋、密封元件等，電動驅動器部分包括電動機、齒輪傳動機構等，控制系統部分包括控制器、觸摸屏等。通過了解每個部分的功能和相互關系，用戶可以更好地理解裝置的整體結構和工作原理。接著，說明書詳細描述了zc45-18/20閥門電動裝置的工作原理。裝置通過電動驅動器控制閥門的開關，實現介質的通斷。電動驅動器根據控制信號控制電動機的轉動，進而通過齒輪傳動機構驅動閥門的開關。用戶通過控制器或觸摸屏發送控制信號，可以實現裝置的遠程控制和自動化操作。用戶可以根據需要調整控制參數，以適應不同的工況要求。



此外，說明書給出了具體的操作步驟和注意事項，以確保用戶正確、安全地操作裝置。操作步驟包括裝置的啟動、停止、遠程控制、手動操作等。注意事項涵蓋了裝置的安裝要求、維護保養、故障排除等方面的內容。用戶在使用裝置前應仔細閱讀說明書，按照操作步驟和注意事項進行操作，以確保裝置的正常運行和安全使用。


總之，zc45-18/20閥門電動裝置說明書、接線圖提供了用戶所需的一切信息，以幫助用戶正確、安全地使用該裝置。用戶應詳細閱讀說明書，理解裝置的組成和工作原理，按照操作步驟和注意事項進行操作，以確保裝置的高效運行和長久使用。

1、電源：380V、50Hz 特殊要求可在訂貨時提出（110V/127V/220V/415V/440V/660V等）；

2、工作環境：戶外型用于無易燃、易爆和強腐蝕性介質的場所，隔爆型用于含有爆炸性氣體、無強腐蝕性介質的場所；

3、環境溫度：-20℃~+40℃；

4、相對濕度：≤90%（25℃時）；

5、防護等級：IP55

6、工作制：為短時工作制，額定工作時間10分鐘

zc45-18/20閥門電動裝置說明書、接線圖特點

1、該裝置防塵、防水、防輕腐蝕、其防護等級為IP55、IP65。

2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。

3、行程控制機構調節精度和重復精度高，開向和關向可配裝置各2只至4只微動開關。

4、在低速檔上采用半自動手/電動切換機構，結構簡單、工作可靠、操作方便。

5、采用閥門電動裝置用三相異步電機，啟動轉矩大、轉動慣量小。

6、配有機械式閥位指示器。

zc45-18/20閥門電動裝置說明書、接線圖訂貨須知

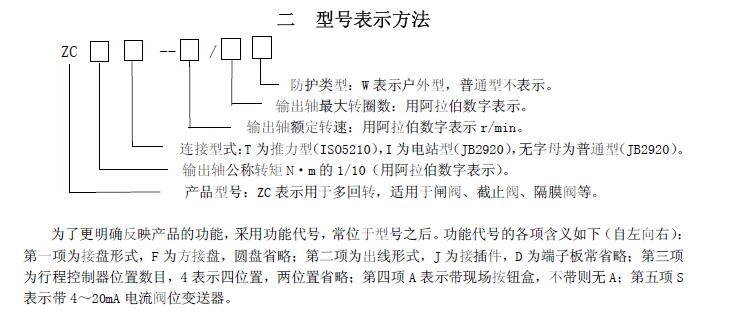

1、 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。

2、 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。

3、 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。

4、 手輪順時針旋轉為關閥，如與此相反必須說明。

5、 推力型的閥桿螺母螺紋一般由用戶加工，本公司只加工一預制孔。若需本公司加工，請?zhí)峁┞菁y的尺寸。

6、 本公司還可按用戶要求，提供其他轉速的電動裝置。
